LEDで明るさUP!視界が広々

LEDで明るさUP!視界が広々

快適な配光を実現する3面発光

快適な配光を実現する3面発光

3面発光を採用したことでワイドな照射が可能。
さらにハイビームでも十分な反射範囲を得られます。

アシストハイビーム機能

アシストハイビーム機能

ハイビーム切替え時に、僅かにロービームを同時点灯することで、手前側の視野を確保する『アシストハイビーム機能』を実装。
ハイビーム走行の視界がぐっと快適になります。

ミニバイク用設計

ミニバイク用設計

最適化されたサイズ

スペースの小さいミニバイク用にサイズを最適化。
だから車体を選ばず交換取付けも簡単です。

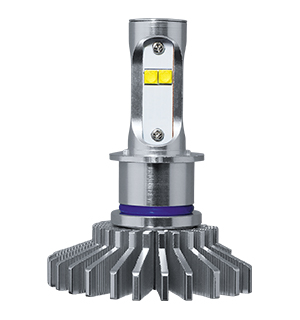

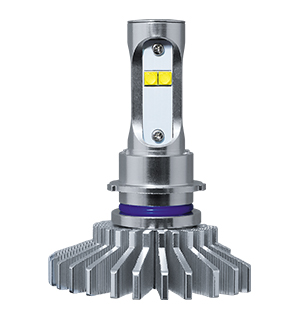

角度・向きを調整可能

バルブを固定する際、車輌側配線やライトケース後方等の周辺機器への干渉を避けるため、ヒートシンクの角度や向きを調整することができます。

交流電源完全対応

160Vまでの広い電圧幅に対応する高性能コンデンサーを搭載したコントローラーは、キャブ・FI車を問わずバッテリーレス車にも使用することができます。

CREE社製ハイパワーLED

コンパクトなサイズで多面発光を実現し、リード線のないチップのため震動に強く、耐久性と明るさの両面を兼ね備えたCREE社製ハイパワーLED(XP-G3)を採用。

シンプルな製品構成

シンプルな製品構成

シンプルな製品構成だから取付けもスマート。
ハーネスが長いため、フロントカバーやフレームなど自由な位置へコントローラーを固定できます。

アドレスV125S 取付方法(PH11型タイプ用)

アドレスV125S 取付方法
(PH11型タイプ用)

  • ステップ1

    カウルの取り外し

    はじめに車体のフロントカウル、アッパーカウルを取り外します。

  • ステップ2

    純正バルブの取り外し

    純正バルブを取り外します。

  • ステップ3

    NEOLを仮付け

    NEOLを車体ヘッドライトに装着します。(後でヘッドライト後方のクリアランスの確認を行います。)
    LEDチップが2つ並んだ面が上面にくるように固定してください。

  • ステップ4

    ヘッドライト後方
    スペースの確認

    ヘッドライトを仮組みし、バルブ後方のメーター配線等にヒートシンクが干渉しないか確認します。
    もし、干渉する場合はステップ5へ。
    干渉しない場合は、ステップ6へ。

  • ステップ5

    ヒートシンクの角度調整及び装着向き変更

    ヒートシンクのイモネジを製品付属の六角レンチで緩め、ヒートシンクを逆時計回りに回転させてください。固定位置は干渉具合により適宜調整してください。また、ヒートシンクは最後迄緩めることで外すことができ、逆向きにも取付可能となります。

  • ステップ6

    アッパーカウルの取付

    アッパーカウルを元に戻し、LEDバルブ後方から出ているコントローラーへ繋がる配線をフロント下部へ 垂らします。

  • ステップ7

    各配線の接続及び点灯確認

    コントローラーとLEDバルブ、コントローラーと車両側電源カプラーのそれぞれを接続いたします。接続後、Hi/Lowビームが正しく点灯するか確認してください。

  • ステップ8

    LEDコントローラーの固定

    付属の両面テープやタイラップで、車両側フレームなどに固定します。

  • ステップ9

    配線の確認

    ハンドルを左右に切って、配線に引っかかり、巻き込み、テンションがかかっていないか確認します。上記症状がある場合、配線の動線を見直してください。

  • ステップ10

    フロントカウルの取付及び点灯確認

    フロントカウルを元に戻し、Hi/lowが正しく点灯するか確認します。また車両側の光軸調整ネジで、適宜光軸調整を行ってください。

JOGZR 取付方法(PH7型タイプ用)

JOGZR 取付方法
(PH7型タイプ用)

  • ステップ1

    カウルの取り外し

    はじめに車体のフロントカウル、アッパーカウルを取り外します。

  • ステップ2

    純正バルブの取り外しと台座・スプリング取付

    純正バルブを取り外します。LEDバルブから台座を取り外し、ヘッドライトユニットへ嵌め、その上からバルブスプリングを設置します。

    スプリングが飛び出てる方を上にして下さい。

  • ステップ3

    台座固定リングの取付け

    製品付属の台座固定リングを製品付属のSSTを使用して、バルブスプリングを縮めながら右に回して固定します。

  • ステップ4

    LEDバルブの挿入及びヘッドライト後方スペースの確認

    LEDバルブを挿入し、ヘッドライト後方のメーター配線等にヒートシンクが干渉しないか確認します。
    もし、干渉する場合はステップ5へ。
    干渉しない場合は、ステップ6へ。

  • ステップ5

    ヒートシンクの角度調整及び装着向き変更

    ヒートシンクのイモネジを製品付属の六角レンチで緩め、ヒートシンクを逆時計回りに回転させてください。固定位置は干渉具合により適宜調整してください。また、ヒートシンクは最後迄緩めることで外すことができ、逆向きにも取付可能となります。

  • ステップ6

    配線のギボシ加工

    車体のバルブソケットからコネクターの間を切断し、両端にギボシを取付けます。
    *コネクターが無い車両もございます。その場合はバルブソケット側配線を適宜の長さを残して切断し、ギボシ加工をして下さい。
    *オス・メスの取付箇所に注意して下さい。

    切り離したバルブソケット側は、純正に戻す際に必要となりますので、大切に保管して下さい。

  • ステップ7

    各配線の接続と点灯確認

    コントローラーとLEDバルブ、コントローラーと車両側のそれぞれを接続いたします。接続後、Hi/Lowビームが正しく点灯するか確認してください。
    *車体の配線色と信号はコントローラーの配線色と異なる場合がありますので、車体側の信号をテスター等で確認後接続して下さい。尚、誤った信号線を接続しても破損はいたしません。

  • ステップ8

    LEDコントローラーの固定

    付属の両面テープやタイラップで、車両側フレームなどに固定します。

  • ステップ9

    配線の確認

    ハンドルを左右に切って、配線に引っかかり、巻き込み、テンションがかかっていないか確認します。上記症状がある場合、配線の動線を見直してください。

  • ステップ10

    フロントカウルの取付及び点灯確認

    フロントカウルを元に戻し、Hi/lowが正しく点灯するか確認します。また車両側の光軸調整ネジで、適宜光軸調整を行ってください。

製品比較表

商品名
商品名 RIZINGⅢ
(ライジング3)
RIZINGⅡ
(ライジング2)
RIZINGα
(ライジングアルファ)
NEOL
(ネオル)
特徴
特徴 <スペックNo.1>
ファンレス最高峰のハロゲン比4倍の明るさ!明るさで選ぶならこちら
<形状の豊富さNo.1>
幅広い車種に対応可能!長年発売し続ける明るさ・人気共に鉄板の商品
RIZINGシリーズベストセラー商品!配線まわりがなくなりスッキリ簡単交換!LED初心者さんへもおすすめ ミニバイク用のLEDヘッドライト!アシストハイビーム搭載で手前も明るく安心安全なLED
金額(税込)
金額
(税込)
14,800円〜 8,800円〜 5,980円 10,780円
形状
形状 ●H4 Hi/Lo
●H7
●H9/H11
●HB3/HB4
●H4 Hi/Lo
●H7
●H9/H11
●HB3/HB4
●HS1
●H4 Hi/Lo ●PH7型
●PH11型
●PH12型
●HS5型
明るさ(2灯合計値)
明るさ
(2灯合計値)
3000lm 2400lm 1800lm Hi:2600lm
Lo:2000lm
カラー
カラー
●6000K(ホワイト)
ファッション性が高くドレスアップに最適
●4500K(サンライト)
高級感のある発光で高速道路や夜間走行に最適
●6000K(ホワイト)
ファッション性が高くドレスアップに最適
●4500K(サンライト)
高級感のある発光で高速道路や夜間走行に最適
●3200K(ハロゲン色)
暖かみのあるハロゲン色純正球とほぼ同じ色味で視界確保しやすい
●6000K(ホワイト)
ファッション性が高くドレスアップに最適
●4500K(サンライト)
高級感のある発光で高速道路や夜間走行に最適
●6000K(ホワイト)
ファッション性が高くドレスアップに最適
保証期間
保証期間 3年 2年 2年 3年
商品詳細 商品詳細 商品詳細 商品詳細

ラインナップ

製品名 ミニバイク用LEDヘッドライト NEOL PH7型 6000K ミニバイク用LEDヘッドライト NEOL PH11型 6000K ミニバイク用LEDヘッドライト NEOL PH12型 6000K ミニバイク用LEDヘッドライト NEOL HS5型 6000K
品番 SBNR060 SBNS060 SBNT060 SBNU060
希望小売価格 10,780円(税込)
消費電力 20W (High) / 15W (Low)
動作電圧 DC/AC兼用
ルーメン 2600ルーメン(High) /2000ルーメン(Low)
カラー 6000K(ホワイト)
製品保証 お買上げ日から1年間
セット内容 LEDバルブ☓1
台座固定リング☓1
バルブスプリング☓1
SST☓1
コントローラー☓1
ギボシ☓3
結束バンド☓2
両面テープ☓1
取扱説明書(保証書)
LEDバルブ☓1
コントローラー☓1
結束バンド☓2
両面テープ☓1
取扱説明書(保証書)
LEDバルブ☓1
バルブスプリング☓1
コントローラー☓1
ギボシ☓3
結束バンド☓2
両面テープ☓1
取扱説明書(保証書)
LEDバルブ☓1
コントローラー☓1
ギボシ☓3
結束バンド☓2
両面テープ☓1
取扱説明書(保証書)
購入する 購入する 購入する 購入する

*PH7/PH11/PH12は㈱M&Hマツシマ社の商品名であり、PHは同社の登録商標です。
