- 車種別ルームランプ取付け方法
- NOAH/VOXY/ESQUIRE 80系
NOAH/VOXY/ESQUIRE 80系
対応型式:ZWR/ZRR8#系 対応年式:H26.1~H29.6
(特別仕様車ヴォクシーZS 煌ノア Si WxBはLEDルームランプ標準装備のため適合不可[ハイブリッド車も同様])

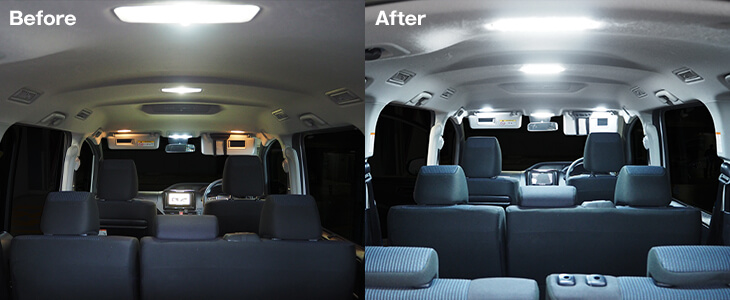

![](/img/roomlamp/manual/SLRM01-img01.jpg?v=0701)
![](/img/roomlamp/manual/SLRM01-01.jpg?v=0702)

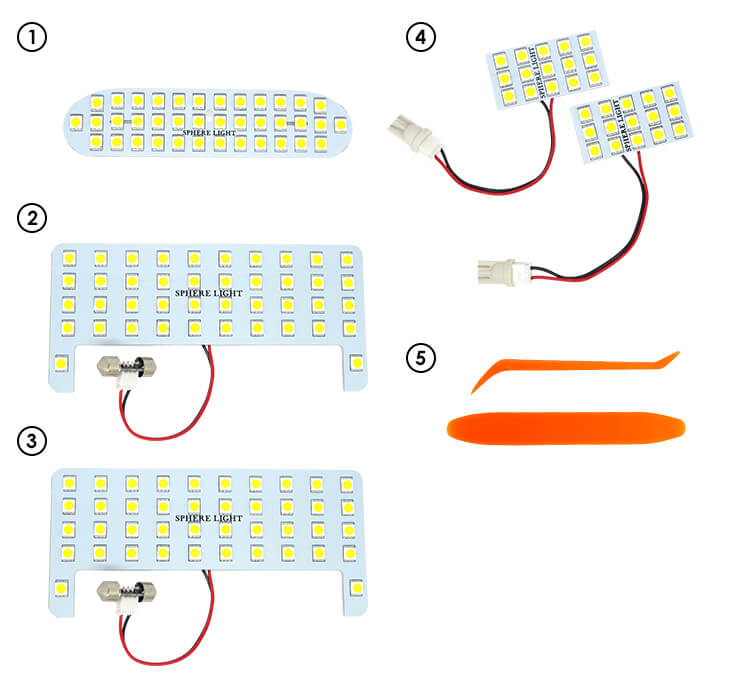

セット内容
- フロントランプ(38チップ)x1
- センターランプ(42チップ)x1
- リアランプ(42チップ)x1
- バニティランプ(15チップ)x2
- 内張りはがしセットx1
フロントランプ
![](/img/roomlamp/manual/SLRM01-02.jpg)
工具を使ってユニットを外します。
![](/img/roomlamp/manual/SLRM01-03.jpg)
すべての爪を外します。
![](/img/roomlamp/manual/SLRM01-04.jpg)
レンズカバーを外し、純正球を取外します。
![](/img/roomlamp/manual/SLRM01-05.jpg)
LEDチップに触れないように装着します。
![](/img/roomlamp/manual/SLRM01-06.jpg)
レンズカバーを戻します。
![](/img/roomlamp/manual/SLRM01-07.jpg)
完成です。
センターランプ/リアランプ

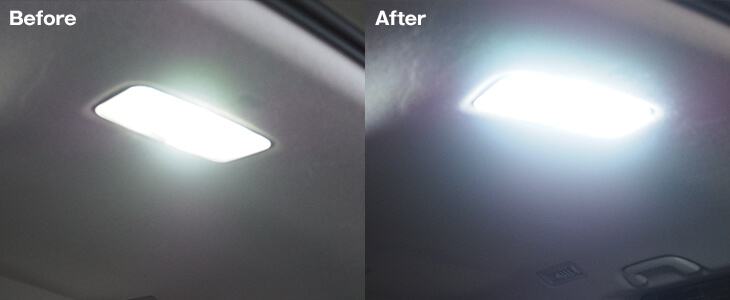

![](/img/roomlamp/manual/SLRM01-img04.jpg?v=0701)
![](/img/roomlamp/manual/SLRM01-08.jpg)
工具を使ってレンズカバーを外します。
![](/img/roomlamp/manual/SLRM01-09.jpg)
純正球を取外して、LEDを装着します。
![](/img/roomlamp/manual/SLRM01-10.jpg)
レンズカバーを戻します。
![](/img/roomlamp/manual/SLRM01-11.jpg)
完成です。
バニティランプ

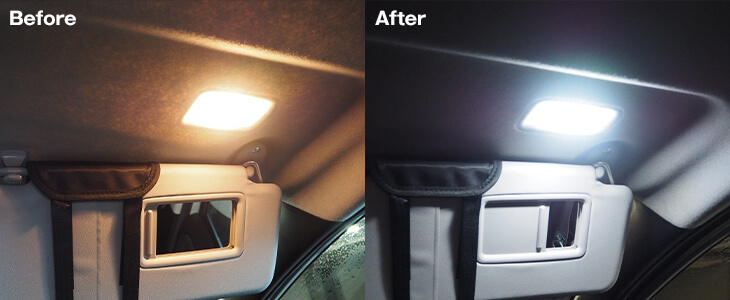

![](/img/roomlamp/manual/SLRM01-img02.jpg?v=0701)
![](/img/roomlamp/manual/SLRM01-12.jpg)
工具を使ってユニットを外します。
![](/img/roomlamp/manual/SLRM01-13.jpg)
ユニットを引っ張り出します。
![](/img/roomlamp/manual/SLRM01-14.jpg)
レンズとコネクターを分離します。
![](/img/roomlamp/manual/SLRM01-15.jpg)
熱に注意して純正球を取外します。
![](/img/roomlamp/manual/SLRM01-16.jpg)
レンズを分離させます。
![](/img/roomlamp/manual/SLRM01-17.jpg)
分離したパーツでLEDを挟み込みます。
![](/img/roomlamp/manual/SLRM01-18.jpg)
コネクターにLEDソケットを接続します。
![](/img/roomlamp/manual/SLRM01-19.jpg)
カバーとソケットを接続します。
![](/img/roomlamp/manual/SLRM01-20.jpg)
ユニットを戻します。
![](/img/roomlamp/manual/SLRM01-21.jpg)
完成です。
