1. 車種別ルームランプ取付け方法
  2. カローラ スポーツ

カローラ スポーツ
対応型式:ZWE21#/NRE21# 対応年式:R1.9~

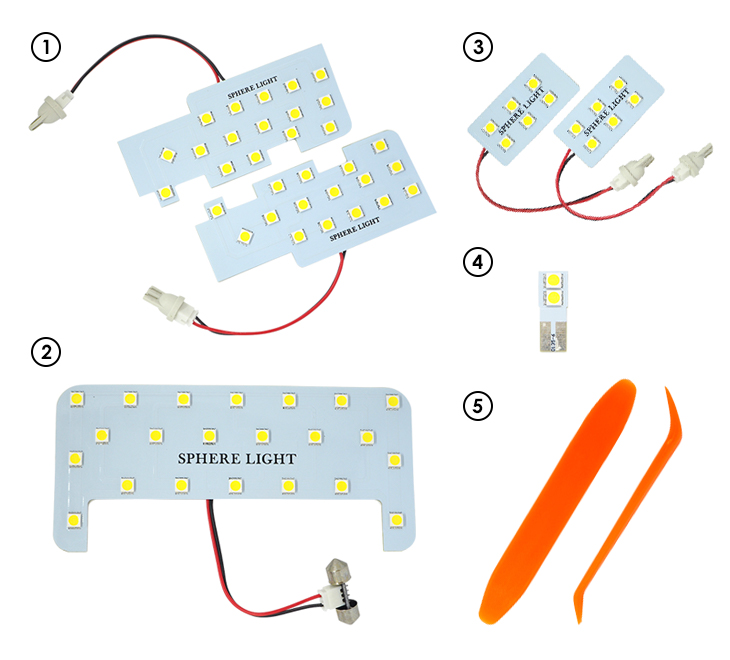

セット内容
  1. フロントルームランプ(16チップ)×2
  2. リアルームランプ(2チップ)×1
  3. バニティランプ(6チップ)×2
  4. ラゲッジランプ(2チップ)×1
  5. 内張りはがしセットx1

フロントランプ


工具を使用してユニットを外します。

工具を使用してユニットを外します。

ユニットからコネクタを外します。

ユニット裏側

表側の中央カバーを外します。マイナスドライバーなどを使用して印の部分のツメを外します。

表側のレンズ左右を外します。マイナスドライバーなどを使用して印の部分のツメを外します。

中央カバーと左右レンズを外した状態。ハロゲンバルブを取り外します。

LEDソケットを差し込みます。

LEDチップに触れないよう注意して設置します。

レンズ・カバー・ユニットを戻して完成です。

リアランプ


工具を使用してレンズを外します。

ハロゲンバルブを取り外します。

LEDソケットを差し込みます。

LEDチップに触れないよう注意して設置します。

レンズを戻して完成です。

ラゲッジランプ


工具を使用してレンズを外します。

レンズからコネクタを外します。

カバーを取り外します。

ハロゲンバルブを取り外し、LEDを差し込みます。

カバーを戻しコネクタを接続して、レンズを戻すと完成です。

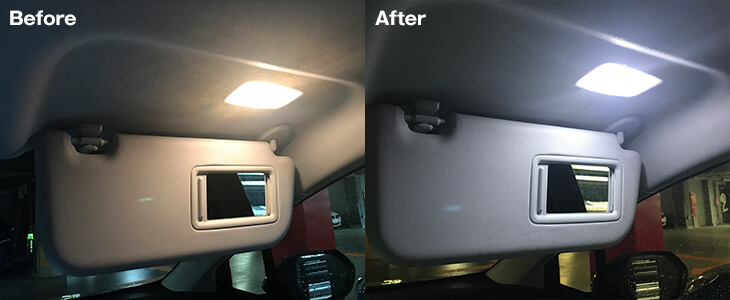

バニティランプ

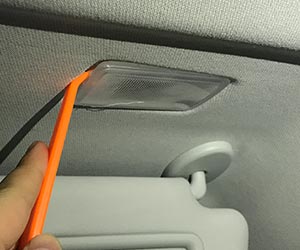

工具を使ってレンズユニットを外します

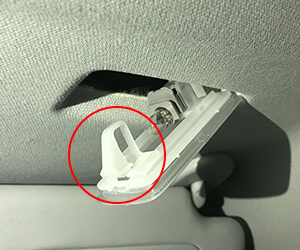

赤丸部分を工具で押すと、外れます。

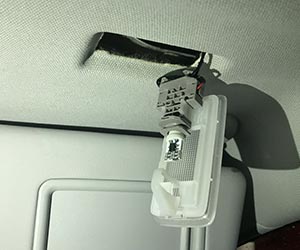

純正球を外して、LEDを取付けます。

元に戻して完成です。
