C-HR
対応型式:ZYX10・11/NGX50 対応年式:H28.12〜(全グレード対応)

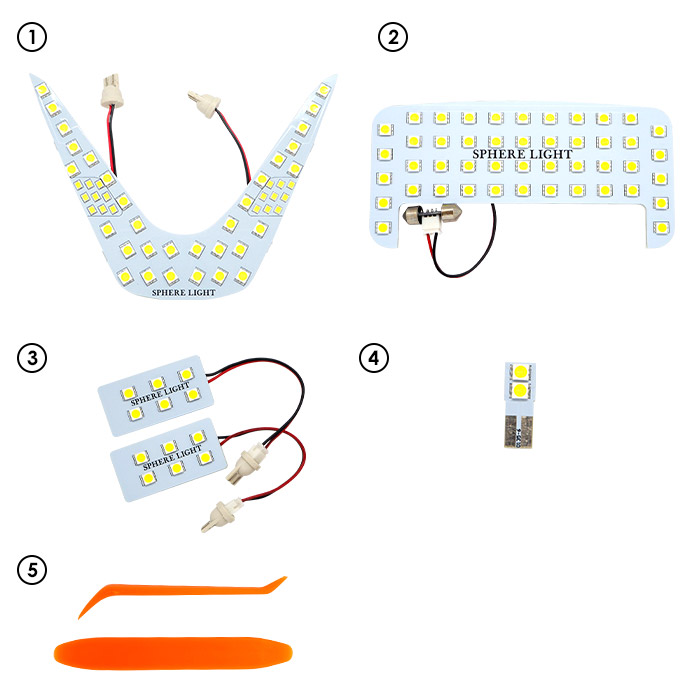

セット内容
  1. フロントランプ(50チップ)x1
  2. リアランプ(46チップ)x1
  3. バニティランプ(12チップ)x2
  4. ラゲッジランプ(2チップ)x1
  5. 内張りはがしセットx1

フロントランプ

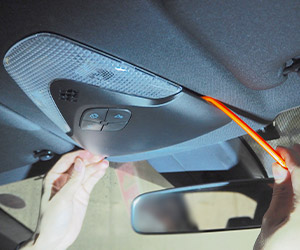

工具を使ってユニットを外します。

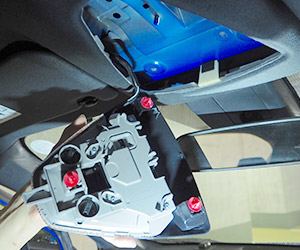

ユニットから白いコネクタを外します。

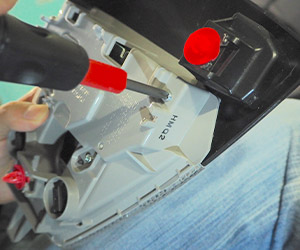

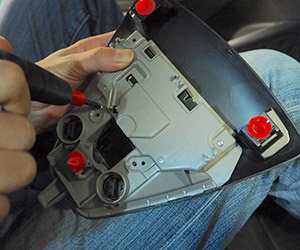

樹脂カバーのネジをすべて外します。

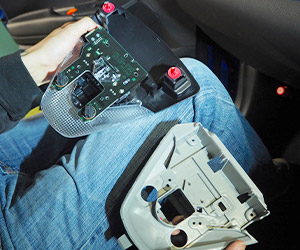

ユニットから樹脂カバーを取外します。

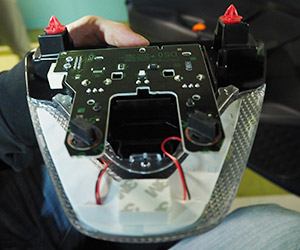

クリアカバーを外して基盤からユニットを取外します。

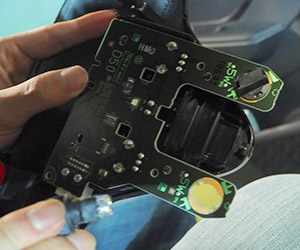

ユニットから純正球を取外します。

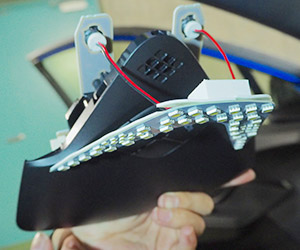

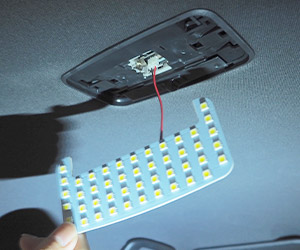

LEDソケットをユニットに接続します。

クリアカバーを戻します。

外したネジやコネクタを戻します。

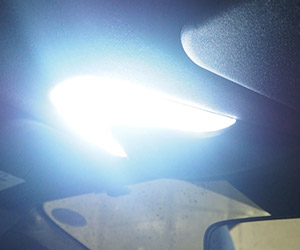

ユニットを戻して完成です。

センターランプ

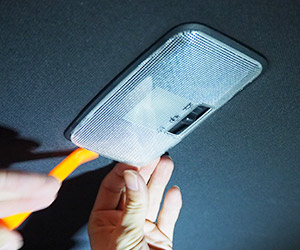

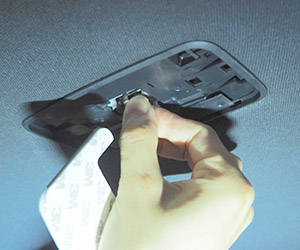

工具を使ってレンズを外します。

純正球を取外します。

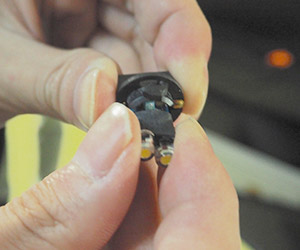

LEDソケットを装着します。

LEDチップに触れないようにレンズ内に収めます。

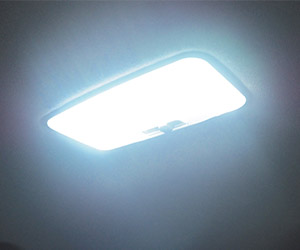

レンズを戻して完成です。

ラゲッジランプ

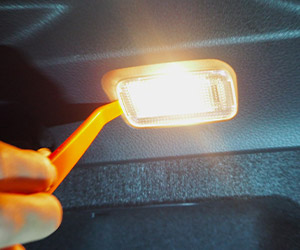

工具を使ってユニットを外します。

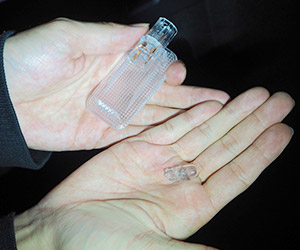

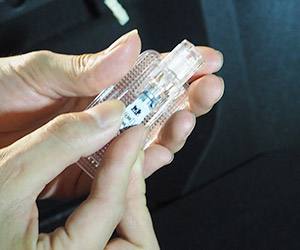

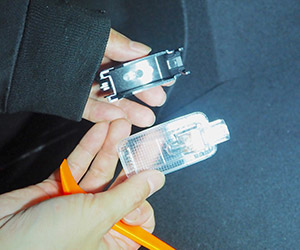

ユニットからカプラーとレンズを分離します。

純正球を取外します。

LEDチップに触れないように装着します。

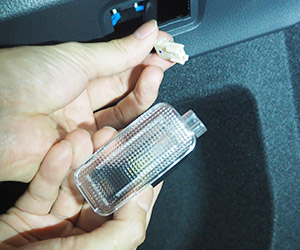

ユニットにレンズとコネクターを取付けます。

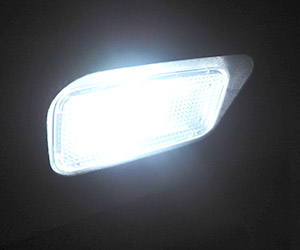

ユニットを戻して完成です。
