- 車種別ルームランプ取付け方法
- アルファード/ヴェルファイア30系
アルファード
対応型式:AYH30W/AGH30W/AGH35W 対応年式:H27.1~(純正LEDルームランプ仕様車 対応不可)
ヴェルファイア30系
対応型式:GGH30W/GGH35W 対応年式:H27.1~(純正LEDルームランプ仕様車 対応不可)
![](/img/roomlamp/manual/SLRM11-img01.jpg)
![](/img/roomlamp/manual/SLRM11-01.jpg)
セット内容
- フロントランプ(32チップ)x2
- リアサイドランプ(19チップ)x4
- バニティランプ(2チップ)x2
- ラゲッジランプ(9チップ)x2
- 内張りはがしセットx1
フロントランプ
![](/img/roomlamp/manual/SLRM11-img02.jpg)
1
![](/img/roomlamp/manual/SLRM11-02.jpg)

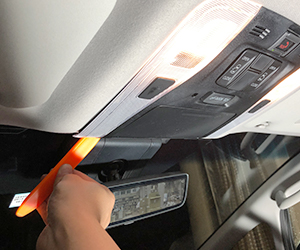

工具を使用してユニットを外します
2
![](/img/roomlamp/manual/SLRM11-03.jpg)
ユニットが浮いたら手前に引っ張り出します
3-1
![](/img/roomlamp/manual/SLRM11-04.jpg)
コネクタを外します
3-2
![](/img/roomlamp/manual/SLRM11-05.jpg)
コネクタを外します
3-3
![](/img/roomlamp/manual/SLRM11-06.jpg)
コネクタを外します
4
![](/img/roomlamp/manual/SLRM11-07.jpg)

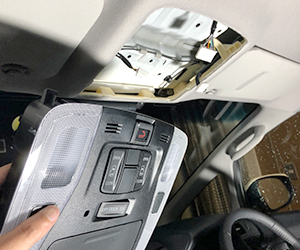

ユニットが車両から外れました
5
![](/img/roomlamp/manual/SLRM11-08.jpg?)
レンズを外すツメの位置
6-1
![](/img/roomlamp/manual/SLRM11-09.jpg)
工具を使用してレンズのツメを外します
6-2
![](/img/roomlamp/manual/SLRM11-10.jpg)

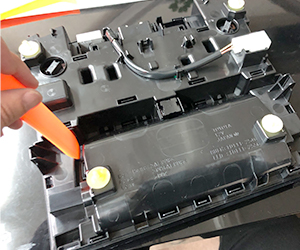

工具を使用してレンズのツメを外します
6-3
![](/img/roomlamp/manual/SLRM11-11.jpg)
工具を使用してレンズのツメを外します
7
![](/img/roomlamp/manual/SLRM11-12.jpg)

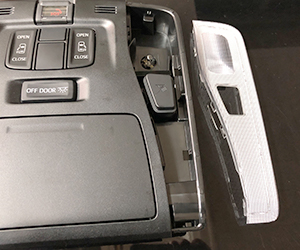

レンズが外れました
8
![](/img/roomlamp/manual/SLRM11-13.jpg)
反対側のレンズも8〜10の手順でレンズを外します
9
![](/img/roomlamp/manual/SLRM11-14.jpg)
ハロゲンバルブを取り外します
10
![](/img/roomlamp/manual/SLRM11-15.jpg)
LEDソケットを差し込みます
11
![](/img/roomlamp/manual/SLRM11-16.jpg)
反対側もLEDソケットを差し込みます
12
![](/img/roomlamp/manual/SLRM11-17.jpg)
LED配線の状態
13
![](/img/roomlamp/manual/SLRM11-18.jpg)

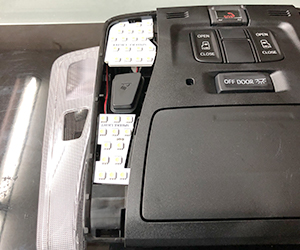

LEDチップに触れないよう注意して設置します
14
![](/img/roomlamp/manual/SLRM11-19.jpg)

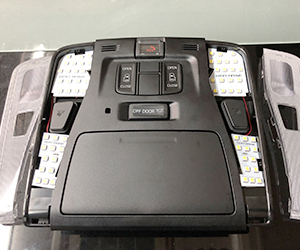

反対側も同様に設置します
15
![](/img/roomlamp/manual/SLRM11-20.jpg)
レンズを戻します
16
![](/img/roomlamp/manual/SLRM11-21.jpg)

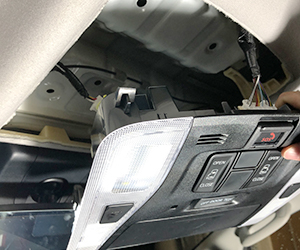

コネクタを3箇所、接続してユニットを戻します
17
![](/img/roomlamp/manual/SLRM11-22.jpg)
完成です
センター&リアサイドランプ
![](/img/roomlamp/manual/SLRM11-img03.jpg)
![](/img/roomlamp/manual/SLRM11-23.jpg)
工具を使用してレンズを外します
![](/img/roomlamp/manual/SLRM11-24.jpg)

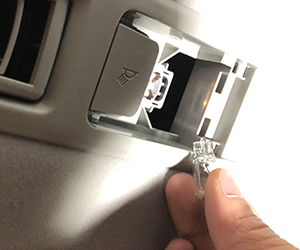

ハロゲンバルブを取り外します
![](/img/roomlamp/manual/SLRM11-25.jpg)
LEDソケットを差し込みます(運転席側)
![](/img/roomlamp/manual/SLRM11-26.jpg)
LEDソケットを差し込みます(助手席側)
![](/img/roomlamp/manual/SLRM11-27.jpg)

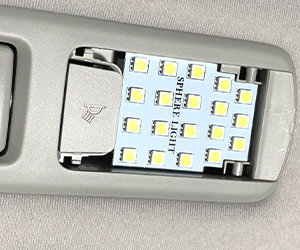

LEDチップに触れないよう注意して設置します
![](/img/roomlamp/manual/SLRM11-28.jpg)
レンズを戻します
![](/img/roomlamp/manual/SLRM11-29.jpg)
完成です

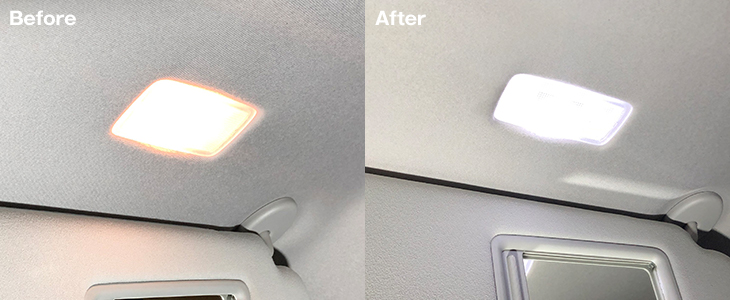

バニティランプ
![](/img/roomlamp/manual/SLRM11-img04.jpg)
![](/img/roomlamp/manual/SLRM11-30.jpg)
工具を使用してレンズを外します(助手席側)
![](/img/roomlamp/manual/SLRM11-31.jpg)

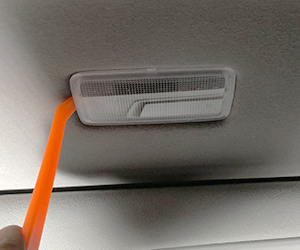

工具を使用してレンズを外します(運転席側)
![](/img/roomlamp/manual/SLRM11-32.jpg)
ハロゲンバルブを取り外します
![](/img/roomlamp/manual/SLRM11-33.jpg)
LEDを差し込みます
![](/img/roomlamp/manual/SLRM11-34.jpg)

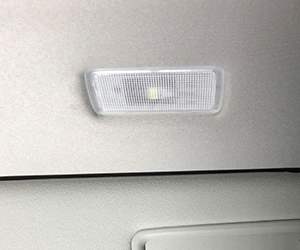

レンズを戻します
![](/img/roomlamp/manual/SLRM11-35.jpg)
完成です
ラゲッジランプ
![](/img/roomlamp/manual/SLRM11-img05.jpg)
![](/img/roomlamp/manual/SLRM11-36.jpg)
工具を使用してレンズを外します
![](/img/roomlamp/manual/SLRM11-37.jpg)

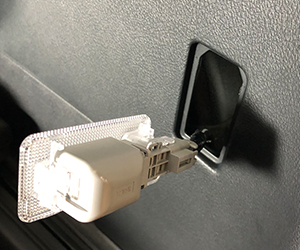

レンズからコネクタを外します
![](/img/roomlamp/manual/SLRM11-38.jpg)

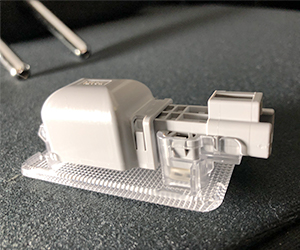

レンズからコネクタを外した状態
![](/img/roomlamp/manual/SLRM11-39.jpg)
工具を使用してカバーを外します
![](/img/roomlamp/manual/SLRM11-40.jpg)
カバーが浮きます
![](/img/roomlamp/manual/SLRM11-41.jpg)

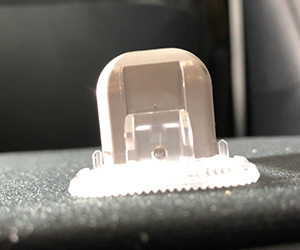

工具を差し込む中央の穴の部分
![](/img/roomlamp/manual/SLRM11-42.jpg)
1.5mm程の工具でカバーを外します
![](/img/roomlamp/manual/SLRM11-43.jpg)

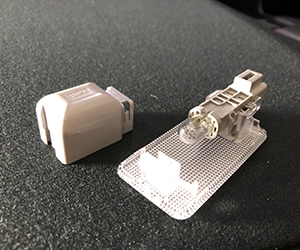

カバーが外れた状態
![](/img/roomlamp/manual/SLRM11-44.jpg)
ハロゲンバルブを取り外します
![](/img/roomlamp/manual/SLRM11-45.jpg)
LEDを差し込みます
![](/img/roomlamp/manual/SLRM11-46.jpg)
LEDチップに触れないよう注意して設置します
![](/img/roomlamp/manual/SLRM11-47.jpg)
カバーを戻します
![](/img/roomlamp/manual/SLRM11-48.jpg)
コネクタを接続してレンズを戻します
![](/img/roomlamp/manual/SLRM11-49.jpg)
完成です
