- 車種別ルームランプ取付け方法
- フリード/フリード+
フリード/フリード+
対応型式:GB5・6・7・8 対応年式:H28.9~
![](/img/roomlamp/manual/SLRM29-img01.jpg?)
![](/img/roomlamp/manual/SLRM29-01.jpg?v=1)

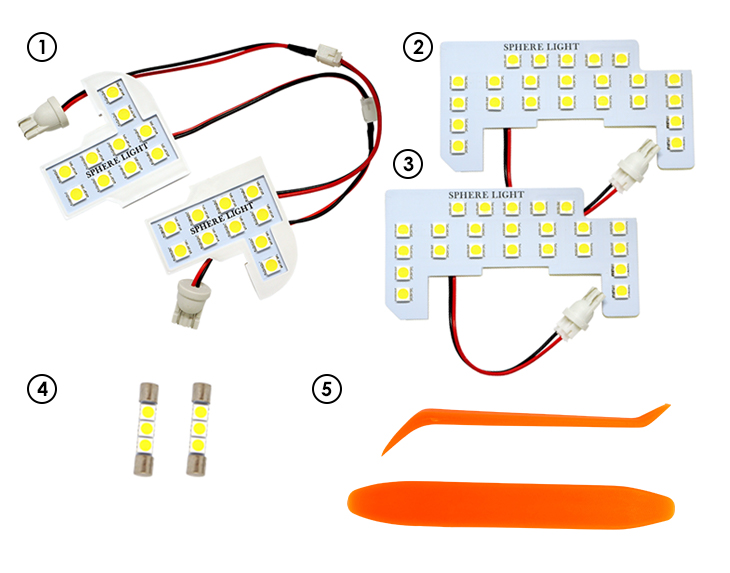

セット内容
- フロントルームランプ(10チップ)x2
- センタールームランプ(23チップ)x1
- リアルームランプ(23チップ)x1
- バニティランプ(3チップ)x2
- 内張りはがしセットx1
フロントランプ
![](/img/roomlamp/manual/SLRM29-img02.jpg?)
![](/img/roomlamp/manual/SLRM29-02.jpg)
工具を使用してレンズカバーを外します
![](/img/roomlamp/manual/SLRM29-03.jpg)
ハロゲンバルブを抜き取ります
![](/img/roomlamp/manual/SLRM29-04.jpg)
LEDソケットを接続します
![](/img/roomlamp/manual/SLRM29-05.jpg)
LEDチップに触れないよう注意して設置します
![](/img/roomlamp/manual/SLRM29-06.jpg)
レンズカバーを戻して完成です
センター・リアランプ
![](/img/roomlamp/manual/SLRM29-img03.jpg?)
![](/img/roomlamp/manual/SLRM29-07.jpg)
工具を使用してレンズカバーを外します
![](/img/roomlamp/manual/SLRM29-08.jpg)
ハロゲンランプを取り外します
![](/img/roomlamp/manual/SLRM29-09.jpg)
ユニットへLEDソケットを接続します
![](/img/roomlamp/manual/SLRM29-10.jpg)
付属の両面テープを設置してLEDを装着します
![](/img/roomlamp/manual/SLRM29-11.jpg)
レンズカバーを戻して完成です
バニティランプ
![](/img/roomlamp/manual/SLRM29-img04.jpg?)
![](/img/roomlamp/manual/SLRM29-12.jpg)
工具を使用してレンズカバーを外します
![](/img/roomlamp/manual/SLRM29-13.jpg)
ハロゲンバルブを外します
![](/img/roomlamp/manual/SLRM29-14.jpg)
LEDチップに触れないよう注意して設置します
![](/img/roomlamp/manual/SLRM29-15.jpg)
レンズカバーを戻して完成です
