1. 車種別ルームランプ取付け方法
  2. エルグランド E52

エルグランド E52
対応型式:E52 対応年式: H22.8~

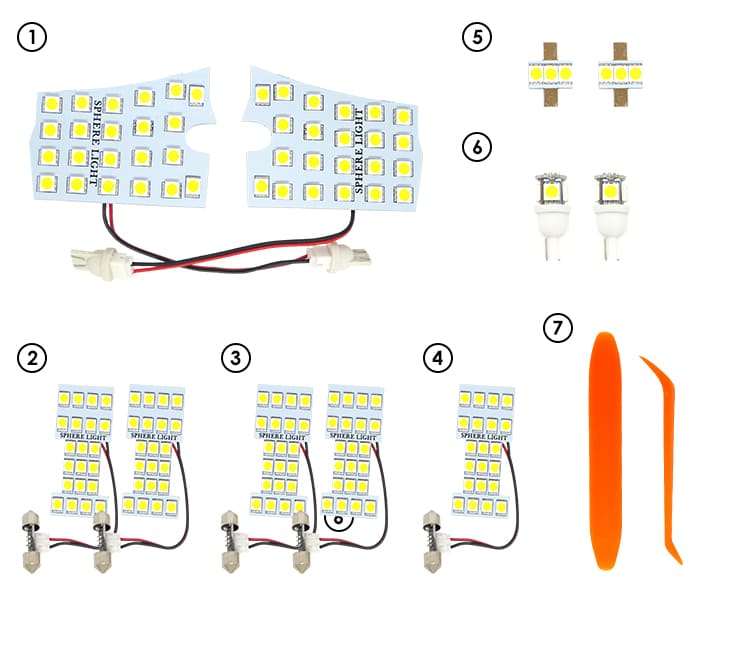

セット内容
  1. フロントランプ(22チップ)x2
  2. セカンドランプ(21チップ)x2
  3. サードランプ(21チップ)x2
  4. ラゲッジランプ(21チップ)x1
  5. バニティランプ(3チップ)x2
  6. ドアカーテシランプ(5チップ)x2
  7. 内張りはがしセットx1

フロントランプ

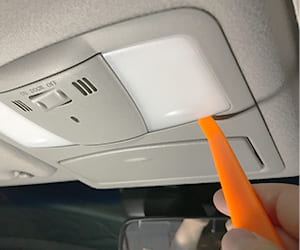

工具を使ってレンズカバーを外します

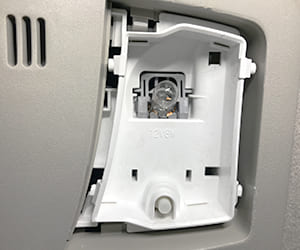

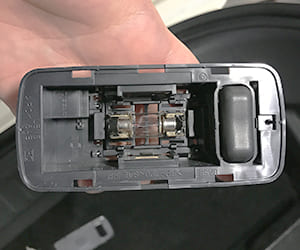

純正球を外します。

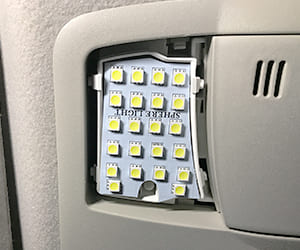

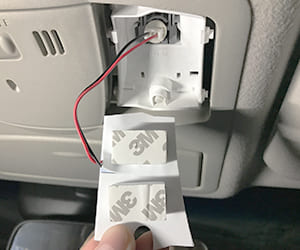

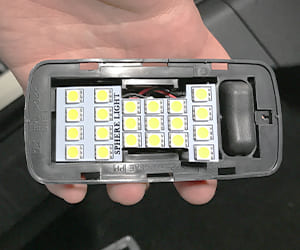

LEDを取付けます。

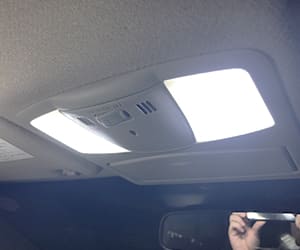

レンズカバーを元に戻して完成です。

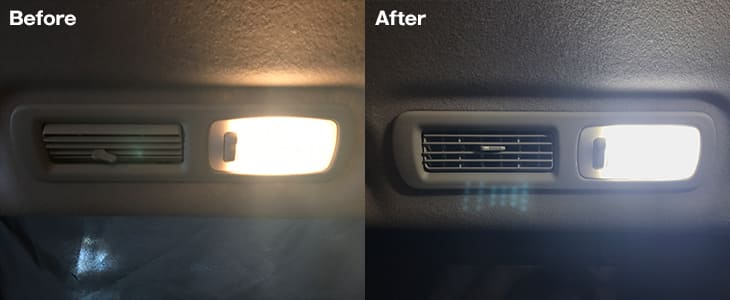

セカンドランプ/サードランプ

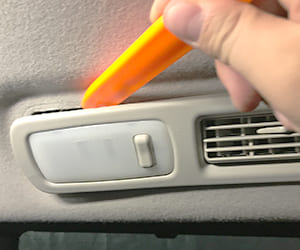

工具を使ってレンズユニット本体を外します

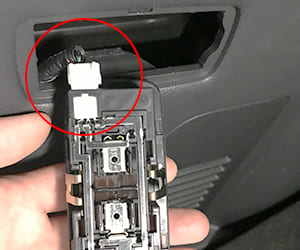

赤丸のコネクターを外します。

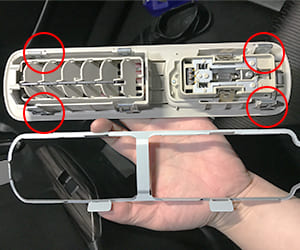

赤丸部分にルームランプユニットの受け金具が引っかかってるので外すと、ユニットと受け金具の2つに分離できます。

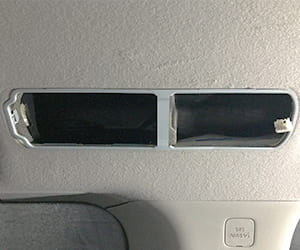

受け金具は元の位置に戻します。受け金具を車体に仮固定した後、受け金具の爪を折り曲げ、車体にしっかり固定します。

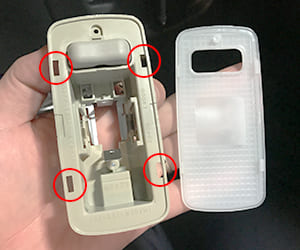

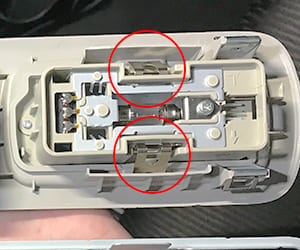

赤丸部分の爪がユニットに引っかかってるので、外します。

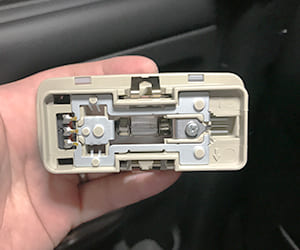

爪を外すとユニットからルームランプが外れます。

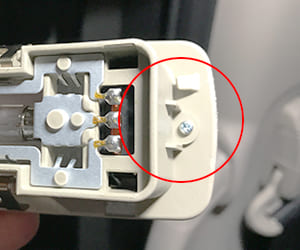

赤丸のビスを精密ドライバーを使って外します。

赤丸部分に爪があるので、注意してレンズカバーを外します。 その後純正球を外し、LEDを取付けします。 取付け後、[2]のコネクターを取付けして点灯確認を行ってください。

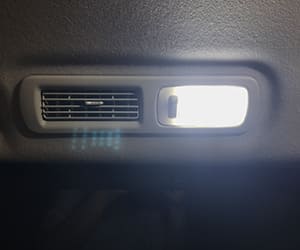

元に戻して完成です。

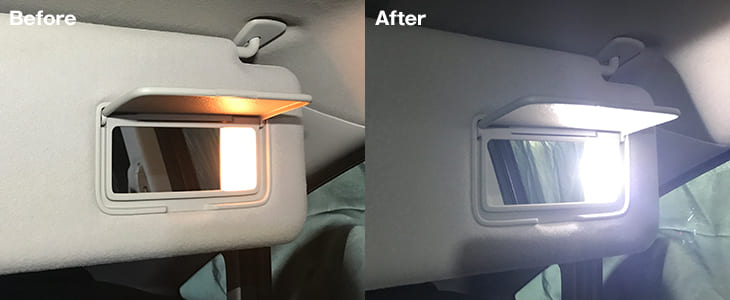

バニティランプ

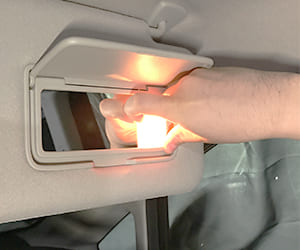

レンズカバー左に隙間があるので、工具を使わず外します。

純正球を外します。

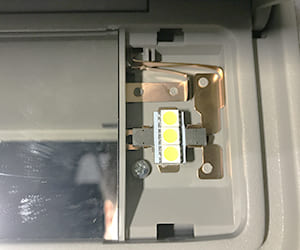

LEDを取付けます。

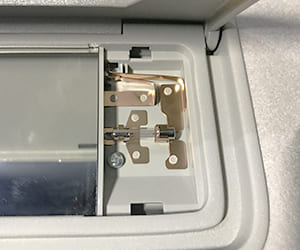

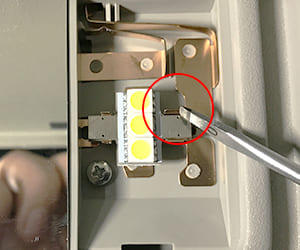

赤丸部分の金具を広げるとLEDが入りやすくなります。 (広げすぎに注意してください。)

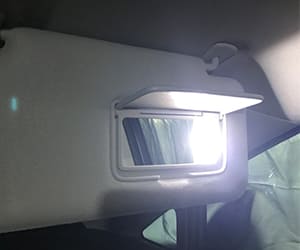

レンズカバーを元に戻して完成です。

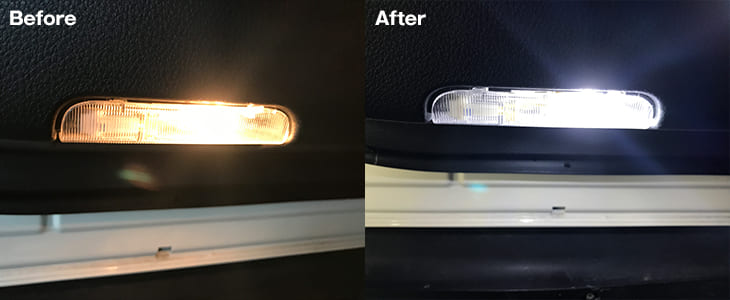

カーテシランプ


工具を使ってレンズカバーを外します

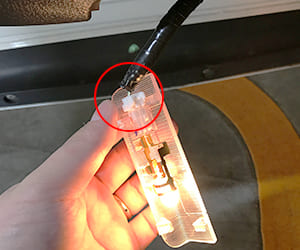

赤丸のコネクターを外します。

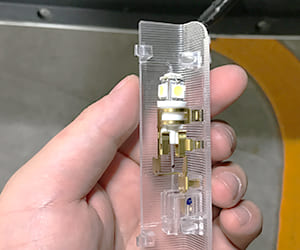

純正球を外して、LEDを取付けます。

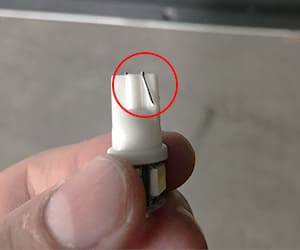

LEDを取付ける際、赤丸部分の端子が車体側の金具に接触していることを確認してください。

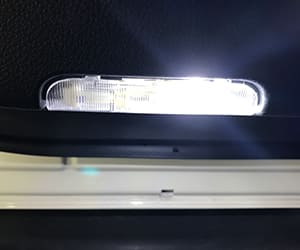

レンズカバーを元に戻して完成です。

ラゲッジランプ

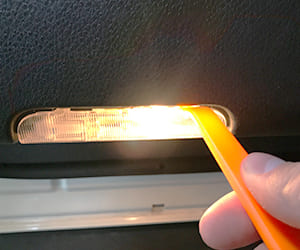

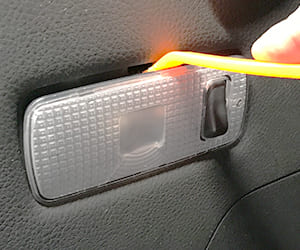

工具を使ってルームランプユニットを外します

赤丸のコネクターを外します。

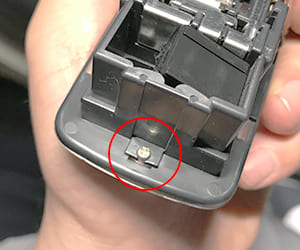

赤丸のビスを精密ドライバーを使って外します。

純正球を外します。

LEDを取付けます。

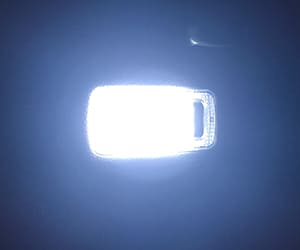

元に戻して完成です。
